蘋果iPad mini 2 Retina專業分屍秀 還藏有什麼秘密嘛

這兩天出乎大家意料之外,新一代iPad mini 2 Retina就突然出現在果粉迷眼前,宣佈全球展開首賣...聽到這消息真的是讓蘋果迷又驚又喜紛紛上網去搶購,不過台灣依舊還是吃不到、吃不到...吃不到,更不用說就連iPad Air也還在排隊等開賣,目前只能從鄰近的香港、日本和大陸下手了。不過沒關係!再繼之前幫大家分屍了iPad Air(iPad 5)後,今天馬不停啼接著又由拆解專家iFixit替大家送上燒燙燙的iPad mini 2 Retina分屍秀囉^^ 這次鎖定的是台16GB  Wifi版iPad mini 2 Retina(白銀) 如果要說新款iPad mini 2和一代外觀上有何差別...除了重量重了一點點從一代的308g增加到 331g外,另外它厚度也從原本7.2mm增加到7.5mm厚,據了解主要就是因為加入Retina螢幕的關係,但這樣的細微差別,其實拿在手中感覺並不大,同樣單手就能輕鬆操弄把玩。 簡單外觀介紹完之後,主秀差不多開始了 開始動刀開拆iPad mini 2 Retina 原汁原味的內容在這裡 當然在iPad mini 2 Retina拆解過程中,根據iFixit表示同樣也遇到跟一代iPad min一樣問題,不是黏焦放得太多了,不然就是電池一樣被黏的死死死,所以它的維修分數一樣保持在超低2分,和一代iPad mini都相同(ps.分數越低越難修復)。 ▼不過在拆iPad mini 2螢幕時也發現所拆下的螺絲數量比起一代似乎是變少了... ▼而拆下的螢幕也和iPad Air一樣採用面板和玻璃螢幕獨立分開 LG螢幕再度確認! 當然作為新款iPad min 2亮相,它最大不賣點就是搭載一顆解析度更棒7.9吋Retina視網膜螢幕(2048×1536像素,326ppi),比起一代iPad mini(1024 x 768 像素,264 ppi)還要大幅提升許多,而仔細看它螢幕採用的也和之前iPad Air一樣皆是由LG代工生產。 最難拆解的底部電池組件 不過在搭配新型的開拆工具後,總算也快速拆下來 iPad mini 2電池容量確認! 根據拆解報告顯示,新款iPad mini 2搭配上的是一顆24.3 Whr的6471 mAh容量電池(2 cell),比起一代的16.5Whr 4440mAh 容量電池明顯還要在提升不少,也因此能夠在採用Retina螢幕同時一樣維持10小時電池存續力時間。 最後則是輪到今天另一個重頭戲啦 完整主電路板一覽 新款iPad mini 2的主電路板部份,一樣也是擺放在邊邊角角,然後設計的非常薄不佔空間,幾乎所有主要元件通通都集中在正面區塊位置... 蘋果A7核心處理器確認 不意外iPad mini 2也和iPad Air相同,採用一顆型號APL5698 的64 bit  A7雙核心處理器(沒意外應該也是由三星代工製造),另外旁邊一顆型號為NXP LPC18A1的晶片則是M7動作感應協同處理器,兼具有省電調節的功能。 除此之外,其它還可以看到像是由日本Toshiba 代工的一顆 16 GB NAND閃存空間,以及由爾必達Elpida 生產製造的一個1 GB LPDDR3記憶體,還有加入更快速MIMO 技術的WIFI模組等等。 另外背面也配上一顆500萬像素鏡iSight鏡頭 鏡頭方面一樣能支援自動對焦、臉部識別、F2.4大光圈和擁有像是1080P FHD拍攝等拍照功能。 放大再來近看下 另一顆正面120萬像素720p視訊鏡 iPad mini 2 Retina分屍排排站 新iPad mini 2 Retina拆解完整影片 接下來就期待明年啦~(下台一鞠躬)

圖片1

圖片來自:http://www.ifixit.com/

這兩天出乎大家意料之外,新一代iPad mini 2 Retina就突然出現在果粉迷眼前,宣佈全球展開首賣...聽到這消息真的是讓蘋果迷又驚又喜紛紛上網去搶購,不過台灣依舊還是吃不到、吃不到...吃不到,更不用說就連iPad Air也還在排隊等開賣,目前只能從鄰近的香港、日本和大陸下手了。不過沒關係!再繼之前幫大家分屍了iPad Air(iPad 5)後,今天馬不停啼接著又由拆解專家iFixit替大家送上燒燙燙的iPad mini 2 Retina分屍秀囉^^

這次鎖定的是台16GB  Wifi版iPad mini 2 Retina(白銀)

圖片2

圖片來自:http://www.ifixit.com/

如果要說新款iPad mini 2和一代外觀上有何差別...除了重量重了一點點從一代的308g增加到 331g外,另外它厚度也從原本7.2mm增加到7.5mm厚,據了解主要就是因為加入Retina螢幕的關係,但這樣的細微差別,其實拿在手中感覺並不大,同樣單手就能輕鬆操弄把玩。

簡單外觀介紹完之後,主秀差不多開始了

開始動刀開拆iPad mini 2 Retina

圖片3

圖片來自:http://www.ifixit.com/
原汁原味的內容在這裡

當然在iPad mini 2 Retina拆解過程中,根據iFixit表示同樣也遇到跟一代iPad min一樣問題,不是黏焦放得太多了,不然就是電池一樣被黏的死死死,所以它的維修分數一樣保持在超低2分,和一代iPad mini都相同(ps.分數越低越難修復)。

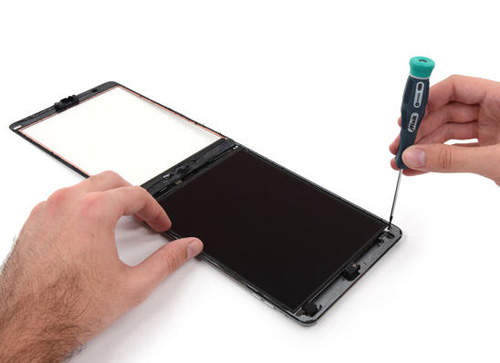

▼不過在拆iPad mini 2螢幕時也發現所拆下的螺絲數量比起一代似乎是變少了...

圖片4

圖片來自:http://www.ifixit.com/

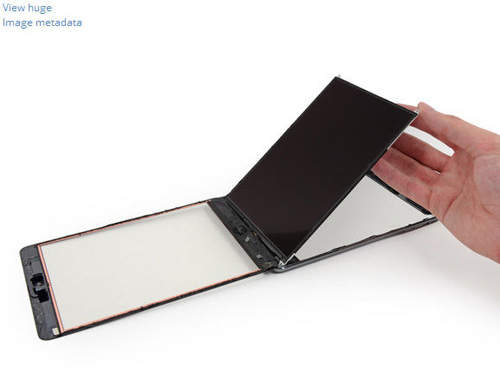

▼而拆下的螢幕也和iPad Air一樣採用面板和玻璃螢幕獨立分開

圖片5

圖片來自:http://www.ifixit.com/

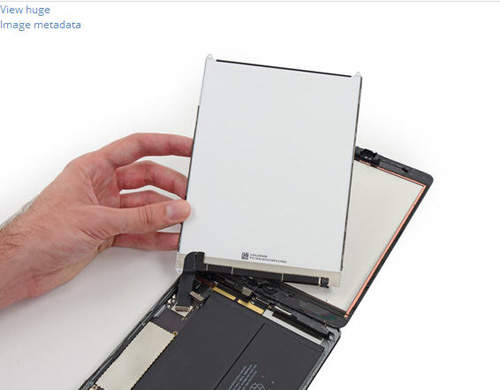

LG螢幕再度確認!

圖片6

圖片來自:http://www.ifixit.com/

當然作為新款iPad min 2亮相,它最大不賣點就是搭載一顆解析度更棒7.9吋Retina視網膜螢幕(2048×1536像素,326ppi),比起一代iPad mini(1024 x 768 像素,264 ppi)還要大幅提升許多,而仔細看它螢幕採用的也和之前iPad Air一樣皆是由LG代工生產

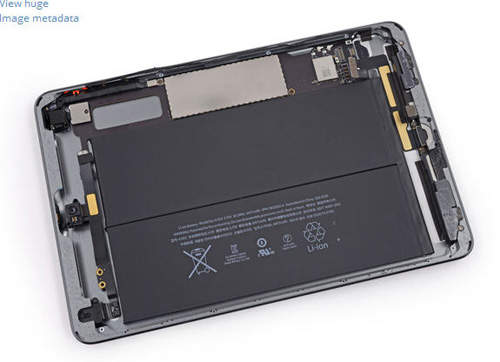

最難拆解的底部電池組件

圖片7

圖片來自:http://www.ifixit.com/

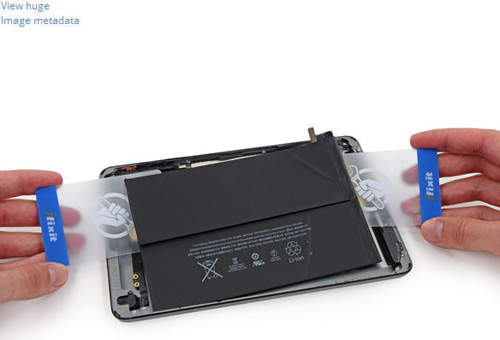

不過在搭配新型的開拆工具後,總算也快速拆下來

圖片8

圖片來自:http://www.ifixit.com/

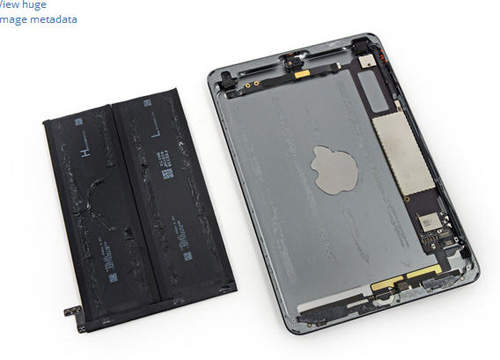

iPad mini 2電池容量確認!

圖片9

圖片來自:http://www.ifixit.com/

根據拆解報告顯示,新款iPad mini 2搭配上的是一顆24.3 Whr的6471 mAh容量電池(2 cell),比起一代的16.5Whr 4440mAh 容量電池明顯還要在提升不少,也因此能夠在採用Retina螢幕同時一樣維持10小時電池存續力時間。

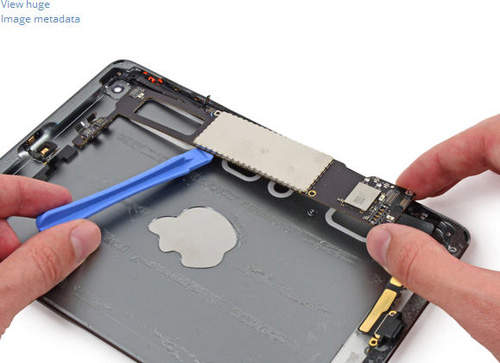

最後則是輪到今天另一個重頭戲啦

圖片10

圖片來自:http://www.ifixit.com/

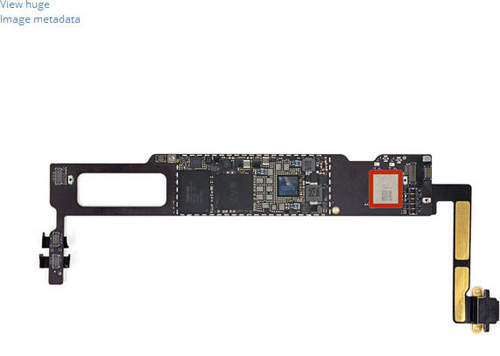

完整主電路板一覽

圖片11

圖片來自:http://www.ifixit.com/

新款iPad mini 2的主電路板部份,一樣也是擺放在邊邊角角,然後設計的非常薄不佔空間,幾乎所有主要元件通通都集中在正面區塊位置...

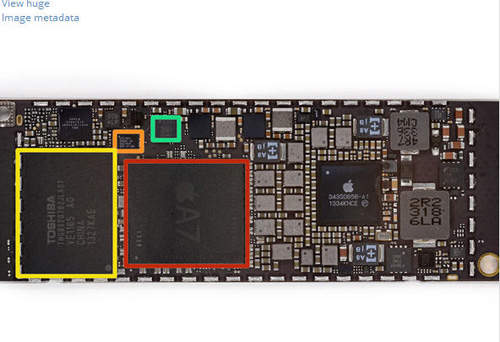

蘋果A7核心處理器確認

圖片12

圖片來自:http://www.ifixit.com/

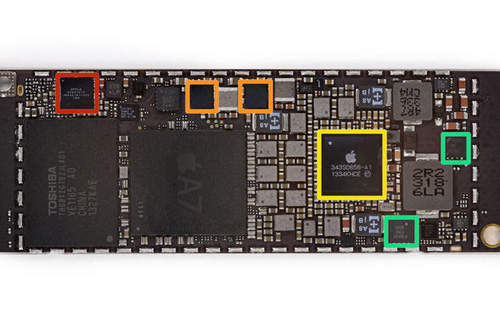

不意外iPad mini 2也和iPad Air相同,採用一顆型號APL5698 的64 bit  A7雙核心處理器(沒意外應該也是由三星代工製造),另外旁邊一顆型號為NXP LPC18A1的晶片則是M7動作感應協同處理器,兼具有省電調節的功能。

圖片13

圖片來自:http://www.ifixit.com/

除此之外,其它還可以看到像是由日本Toshiba 代工的一顆 16 GB NAND閃存空間,以及由爾必達Elpida 生產製造的一個1 GB LPDDR3記憶體,還有加入更快速MIMO 技術的WIFI模組等等。

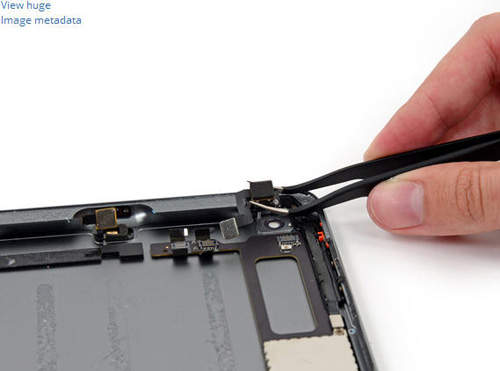

另外背面也配上一顆500萬像素鏡iSight鏡頭

圖片14

圖片來自:http://www.ifixit.com/

鏡頭方面一樣能支援自動對焦、臉部識別、F2.4大光圈和擁有像是1080P FHD拍攝等拍照功能。

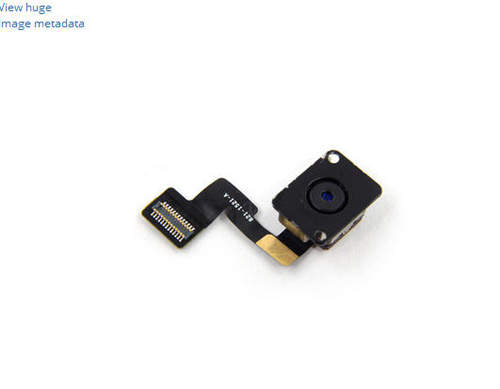

放大再來近看下

圖片15

圖片來自:http://www.ifixit.com/

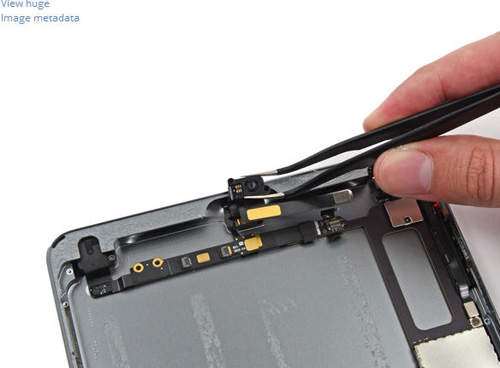

另一顆正面120萬像素720p視訊鏡

圖片16

圖片來自:http://www.ifixit.com/

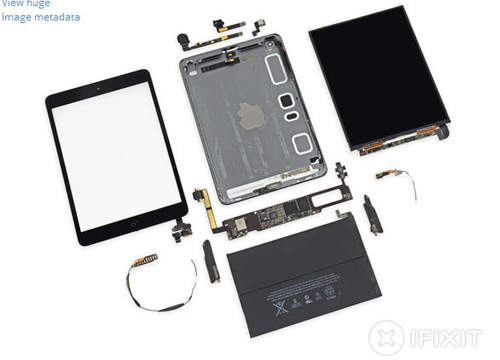

iPad mini 2 Retina分屍排排站

圖片17

圖片來自:http://www.ifixit.com/

新iPad mini 2 Retina拆解完整影片

接下來就期待明年啦~(下台一鞠躬)

,,,

部分資料來自網路 ( ifixitgeek )
