蘋果iPad Air(iPad 5)專業分屍來囉 究竟變薄的秘密是...

圖片1

圖片來自:http://www.ifixit.com/

稍早前蘋果最新iPad Air(或稱iPad 5)才正式展開首賣,網路上已經看到不少果粉迷等不及搶先開箱來把玩。而根據大家使用感覺是,新款iPad Air真的變得有夠輕有夠薄的啦,拿在手上完全一點都不費力,但到底iPad Air變薄的秘密是什麼呢!?當然就讓擁有多年專業分屍經驗的蘋果拆解專家iFixit來到現場,替大家來給它就地解剖..喔~不~是拆解給大家看囉,事不疑遲,手術刀把上準備好www

這次分屍對像是款16GB  LTE版iPad Air(白色)

圖片2

圖片來自:http://www.ifixit.com/

不過在下刀之前,先來幫大家復習一下,新款iPad Air雖然螢幕尺寸不變,但比起前代iPad 4不但體型整整縮小一大圈,厚度更是比前代減少快20%只有7.5mm厚,幾乎都快跟7.9吋的iPad mini一樣薄...

底部同樣雙喇叭+8-pin連接埠

圖片3

圖片來自:http://www.ifixit.com/

另外在重量方面,新款iPad Air也從原本的652 g減輕到469 g,可以說是歷代最輕薄的iPad平板,就連外型設計看上去也像是放大版的迷你iPad一樣。

原汁原味的內容在這裡

採用和iPad mini相同的分開式音量按鍵

圖片4

圖片來自:http://www.ifixit.com/

簡單介紹完了,接下來就開始分屍吧~(戴口罩)

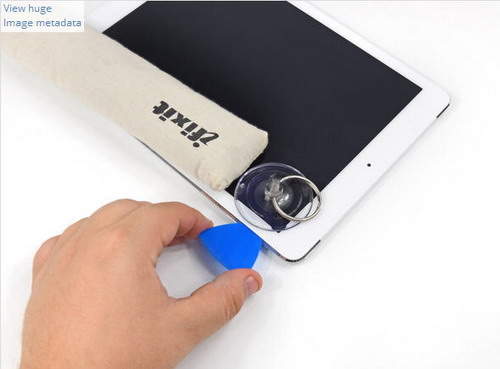

開始動刀開拆iPad Air

圖片5

圖片來自:http://www.ifixit.com/

基本上iPad Air的拆解方式也和前幾代iPad都相同,只要專門開拆工具就能拆起,不過iFixit也表示在分屍過程中,一樣遇到相同問題,就是黏膠放太多,電池超難拆...所以維修分數一樣來到超低2分,和前幾代iPad都相同(ps.分數越低越難修復)。

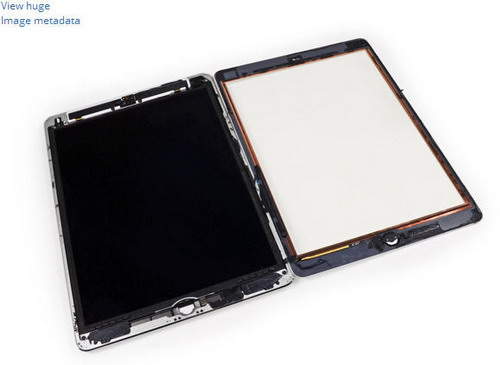

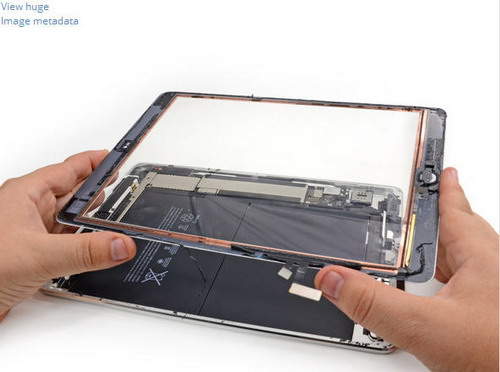

轉眼間螢幕就已經先被拆起啦~(掀開)

圖片6

圖片來自:http://www.ifixit.com/

LG螢幕確認!

圖片7

圖片來自:http://www.ifixit.com/

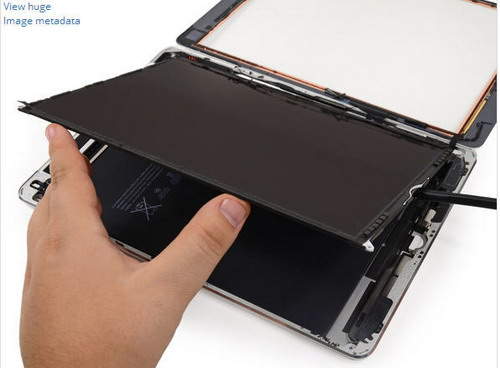

這回新款iPad Air使用的9.7寸螢幕已非三星生產,而是採用由LG代工的LCD面版(型號LP097QX2),不但可以和外層玻璃組件分離,薄度也比之前還要更纖薄。

螢幕上方的強化玻璃(難道是三代大猩猩玻璃?)

圖片8

圖片來自:http://www.ifixit.com/

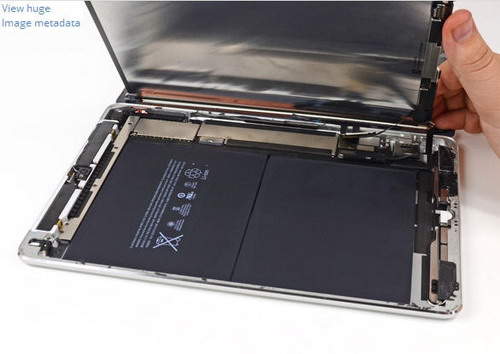

再掀開開螢幕後,底部看到的就是電池組件..

圖片9

圖片來自:http://www.ifixit.com/

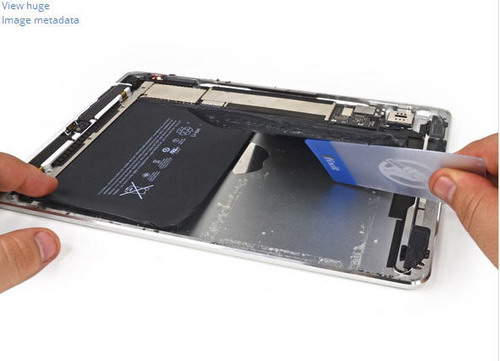

根據iFixit表示拆電池是所有iPad Air分屍過程中最艱難的一部份,要非常小心翼翼才能把它刮起,很想問到底是哪個組裝員工把黏膠放那麼多,這樣是教人家怎麼拆電池啦~WWW

不過再費盡一番功夫後,總算也把電池組也拆下來

圖片10

圖片來自:http://www.ifixit.com/

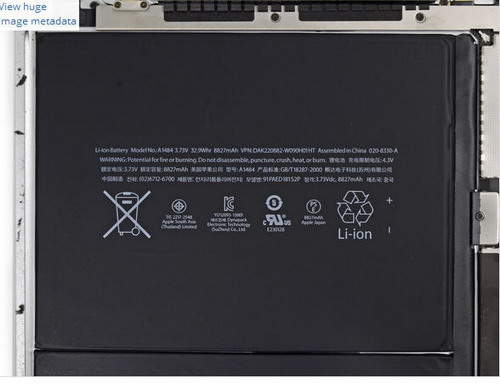

iPad Air電池容量確認!

圖片11

圖片來自:http://www.ifixit.com/

而其所採用的是比起iPad4還小一顆32.9 WHr的8827mAh容量電池(2 cell),雖然電池變小但它依然維持和iPad4一樣的電池存續力,據說就是靠著就是新搭載M7動作感應協同處理器和新型Retina螢幕技術,大幅減少電力的耗損。

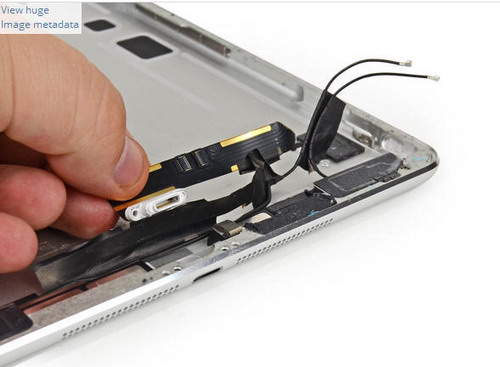

底部Home鍵和iPad min一樣的連接排線

圖片12

圖片來自:http://www.ifixit.com/

而原本micro-SIM卡設計也更換成nano-SIM卡

圖片13

圖片來自:http://www.ifixit.com/

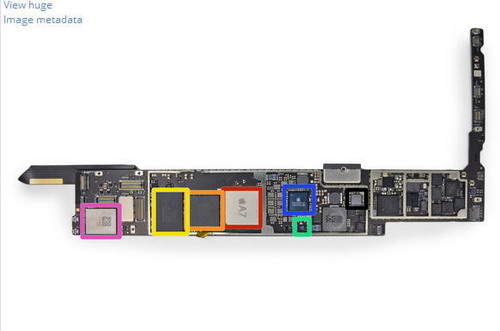

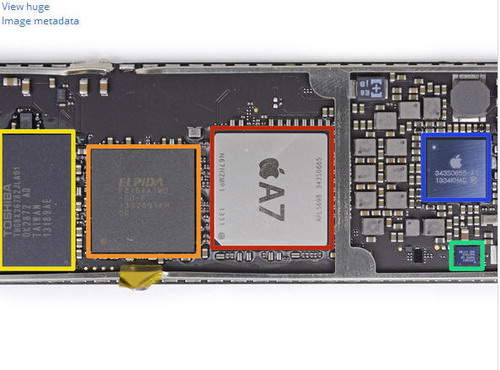

蘋果A7核心處理器再度確認!

圖片14

圖片來自:http://www.ifixit.com/

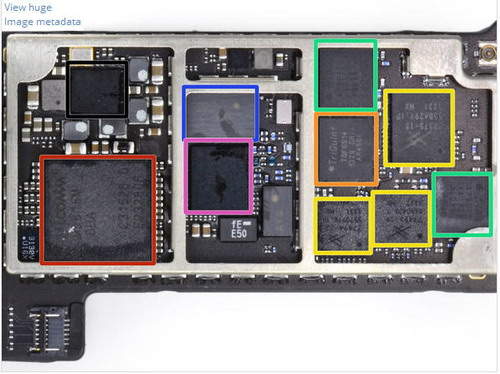

另外在主電路板部份,可以看到也變得更薄更不佔空間,幾乎所有主要元件通通都集中在正面區塊,光上頭看到的就有一顆型號為APL5698 的Apple A7核心處理器(和iPhone 5s採用版本略有不同),搭配一顆型號NXP LPC18A1的蘋果M7動作感應協同處理器。

配備有1GB記憶體容量

圖片15

圖片來自:http://www.ifixit.com/

而在記憶體方面,iPad Air則是採用爾必達Elpida 生產製造的一個1 GB LPDDR3記憶體,並配上同樣由日本Toshiba代工的一個16GB內存空間,其它還有像是WIFI模組,以及加入和iPhone 5C一樣的音頻編碼器等。

其它還有像是LTE處理器、RF等硬體配件

圖片16

圖片來自:http://www.ifixit.com/

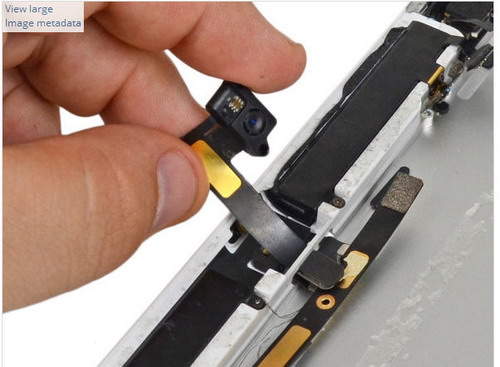

另外正面一顆120萬像素720p視訊鏡發現

圖片17

圖片來自:http://www.ifixit.com/

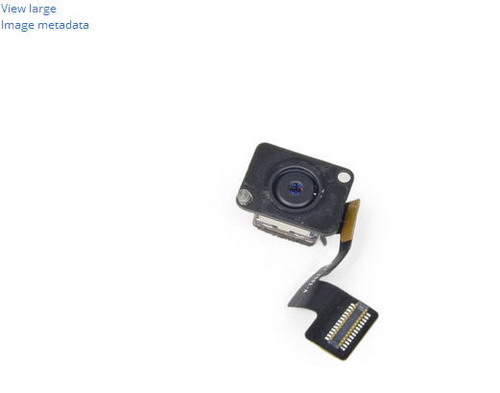

背面則是搭載相同一顆500萬像素iSight鏡頭

圖片18

圖片來自:http://www.ifixit.com/

放大再來近看一下

圖片19

圖片來自:http://www.ifixit.com/

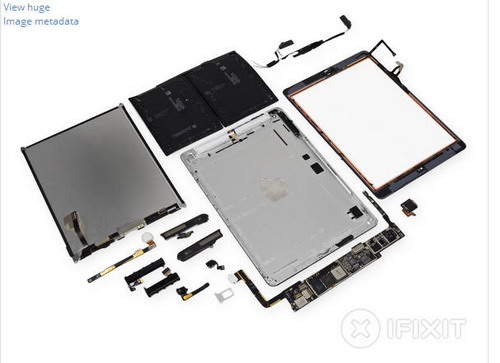

最後當然要來張分屍大合照啦

圖片20

圖片來自:http://www.ifixit.com/

新iPad Air拆解過程完整影片

接下來就坐等分屍iPad Mini 2囉~(笑)

,,,,,

部分資料來自網路 ( ifixitpocket-lintgeek )
